Tester

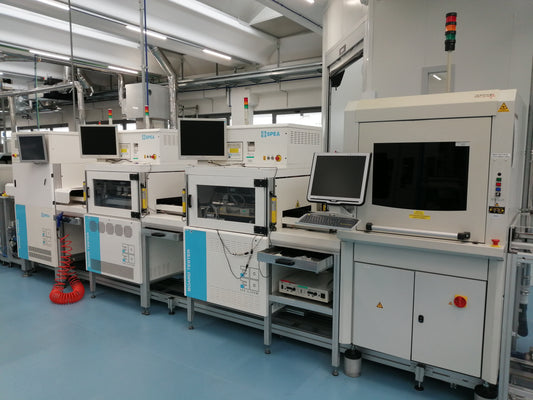

Le macchine di prova in un impianto SMT (Surface Mount Technology) sono fondamentali per garantire la qualità e la funzionalità dei circuiti stampati (PCB) e dei loro componenti elettronici. Queste macchine vengono utilizzate in varie fasi del processo di assemblaggio del PCB per eseguire una serie di test, con l'obiettivo di rilevare eventuali difetti o problemi che potrebbero influire sulle prestazioni del prodotto finale. La funzione delle macchine di prova è completa e comprende test elettrici, funzionali e talvolta meccanici, per verificare che l'assemblaggio PCB soddisfi tutti i requisiti specificati. Ecco una panoramica delle loro funzioni principali:

Funzioni chiave delle macchine di prova:

  1. Test in-circuit (ICT) : le macchine ICT controllano le prestazioni elettriche dei componenti su un PCB per garantire che siano installati correttamente e funzionino come previsto. Ciò comporta il test di cortocircuiti, aperture, resistenza, capacità e altre caratteristiche specifiche. L'ICT può anche eseguire test di accensione per garantire che i componenti funzionino correttamente in condizioni funzionali simulate.

  2. Ispezione ottica automatizzata (AOI) : sebbene l'AOI non sia una "macchina di prova" nel senso tradizionale di conduzione di test elettrici, svolge un ruolo cruciale nel processo di garanzia della qualità. I sistemi AOI utilizzano telecamere ad alta risoluzione per ispezionare visivamente la superficie del PCB per verificare la qualità della saldatura, il posizionamento dei componenti e l'orientamento. AOI è in grado di rilevare problemi come componenti mancanti, disallineamenti, pasta saldante insufficiente e ponti di saldatura.

  3. Test funzionali : dopo il processo di assemblaggio del PCB, le macchine per test funzionali simulano l'ambiente operativo del PCB per verificarne la funzionalità secondo le specifiche di progettazione. Ciò include l'alimentazione del PCB, la simulazione degli ingressi e la misurazione delle uscite per garantire che tutte le funzioni funzionino come previsto.

  4. Test con sonde volanti : i tester con sonde volanti vengono utilizzati per testare prototipi o produzioni in piccoli volumi in cui la creazione di un ICT potrebbe essere poco pratica. Queste macchine utilizzano sonde mobili per entrare in contatto con punti specifici sul PCB per misurare le caratteristiche elettriche, offrendo flessibilità e riducendo tempi e costi di configurazione.

  5. Ispezione a raggi X : le macchine a raggi X vengono utilizzate per ispezionare le caratteristiche interne di un PCB, compresi i giunti di saldatura sotto componenti come BGA (Ball Grid Array) dove l'ispezione visiva non è possibile. L'ispezione a raggi X può rivelare problemi come vuoti di saldatura, saldatura insufficiente e cortocircuiti.

  6. Test Boundary Scan : questo metodo viene utilizzato per testare i circuiti digitali controllando e osservando i pin dei circuiti integrati (IC) direttamente sul PCB, senza bisogno dell'accesso fisico alla sonda. La scansione dei confini è particolarmente utile per rilevare problemi nelle interconnessioni tra i circuiti integrati.

Importanza nel processo SMT:

  • Garantire la qualità : le macchine di prova sono essenziali per garantire che i PCB prodotti in uno stabilimento SMT soddisfino i più elevati standard di qualità. Aiutano a identificare e correggere i difetti nelle prime fasi del processo di produzione, riducendo i costi e i tempi associati alle rilavorazioni.

  • Verifica delle specifiche di progettazione : i test confermano che l'assemblaggio finale del PCB funziona come progettato, verificando che tutte le specifiche elettriche e funzionali siano soddisfatte.

  • Riduzione dei guasti : rilevando i difetti prima che i PCB vengano spediti ai clienti, le macchine di prova riducono significativamente la probabilità di guasti sul campo, proteggendo così la reputazione del produttore e riducendo i costi di riparazione in garanzia.

  • Miglioramento dell'efficienza : i processi di test automatizzati migliorano l'efficienza complessiva del processo di assemblaggio del PCB, consentendo una maggiore produttività e un time-to-market più rapido per i nuovi prodotti.
